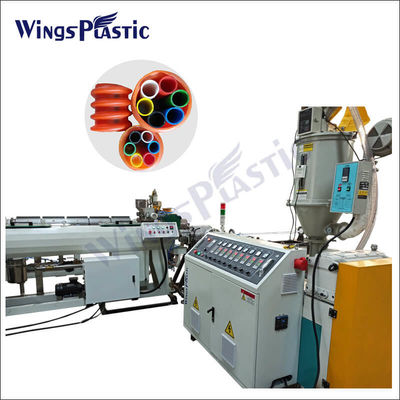

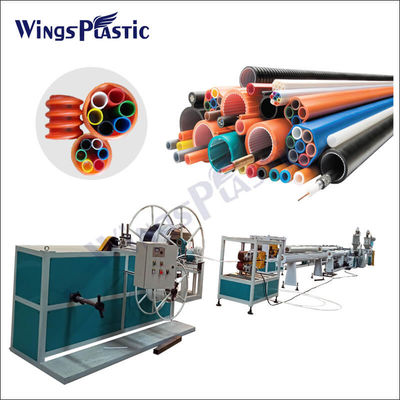

Machine de fabrication de tubes de conduits optiques ondulés à paroi unique

Informations communes sur la ligne de la machine
1- en vue de la sécurité de fonctionnement, une machine équipée de:
commutateur E-stop;
Système de commande permettant d'éviter que la machine ne soit endommagée dans des conditions anormales;
la lampe de poche et l'appareil d'affichage vocal sont en état de fonctionnement anormal;
Les pièces susceptibles de causer des dommages au personnel d'exploitation sont toutes conçues avec une protection.


2.Les documents techniques suivants inclus dans le contenu de l'objet d'achat:
schéma de disposition de l'installation des machines
Diagramme de circuit des machines;
le manuel d'utilisation des machines;
Certificat de qualité de la machine;
Certificat de garantie de la machine par le fournisseur;
Pièces détachées (voir la liste des pièces détachées).

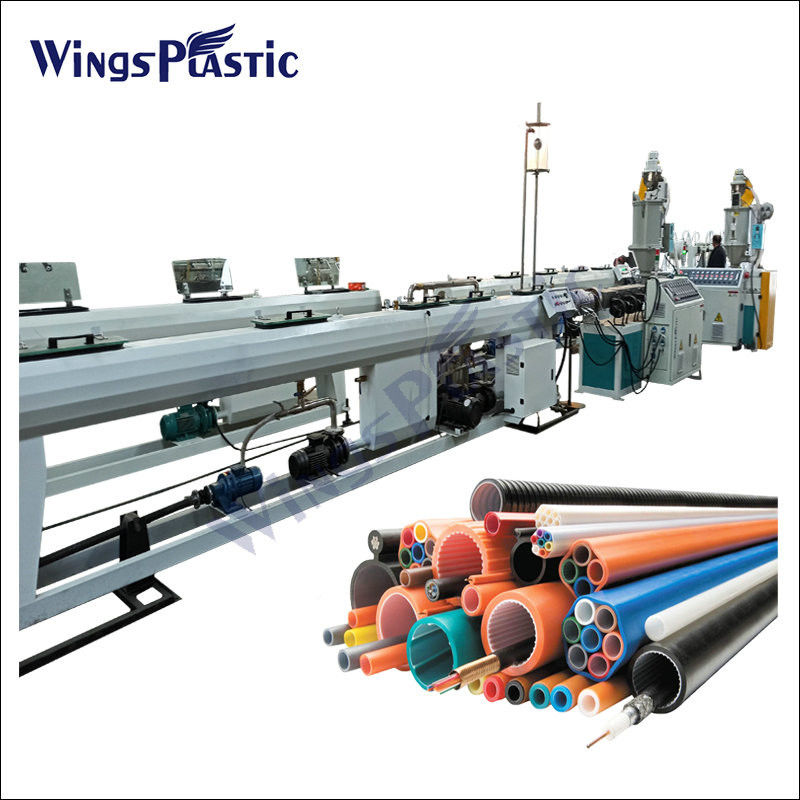

3.Nom et modèle : SJ75 HDPE ligne d'extrusion de tubes à micro-conducteur
Le débit maximal est de 160 ± 10% de kg/h.
Environnement: à l'intérieur, humidité 0.85, pas de point de condensation, température ≤ 40°C;
L'alimentation électrique: 380V 50HZ, 3 fils à 4 phases; puissance d'installation ≤ 110KW;
Débit d'eau de circulation: 6 à 8,0 m3/h;
Air comprimé: 0,6 à 0,7 MPa.
La direction de fonctionnement de la ligne de production est de droite à gauche;
La hauteur du noyau de la ligne de production est de 1100 mm;
espace d'installation: 35,0 m x 3,5 m x 3,5 m (longueur x largeur x hauteur);
Couleur de la machine: RAL 7035; ou selon la couleur désignée par le client.


Spécifications du tube
matières premières: granules de PEHD;
Taille du tuyau: OD 10-63 mm
